مخازن سرد مصالح : تعداد اين مخازن 4 عدد مي باشد كه هر يك از مخازن داراي فيدر نواري به عرض 60 سانت با موتور گير بكس 3 كيلو وات مي باشد وميزان جريان بار با دريچه هاي قابل تنظيم كنترل ميگردد مصالح خارج شده مطابق دانه بندي آسفالت خواسته شده توسط يك نوار نقاله 80 به طول 12 متر با موتور گير بكس 5/7 اسب به نوار نقاله پشت دراير خورانده ميشود نوار پشت دراير عرض اين نوار 80 سانت و طول آن 8 متر مي باشد موتور گير بكس 5/5 اسب مي باشد ابعاد سيلوهاي مواد سرد 280*236 از ورق 5 ميلي متر و ظرفيت هر يك از سيلوها 4 متر مكعب مي باشد.

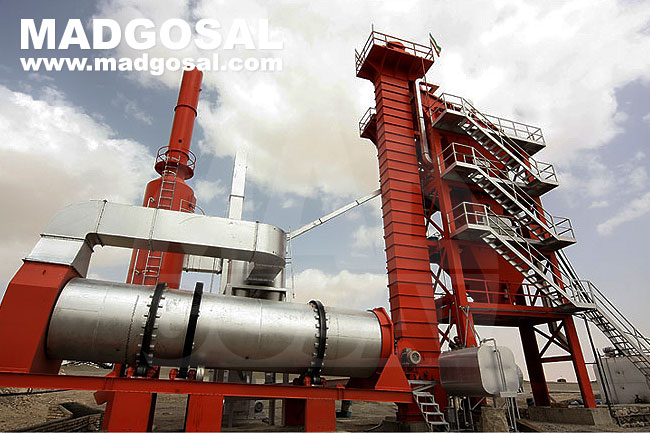

واحد خشك كننده دراير : اين واحد شامل لوله اي به ابعاد 740*190 سانتي متر از ورق 12 ميلي متر ميباشد كه در داخل داراي پاروهاي طولي جهت تفت مصالح در قبال آتش مشعل و جريان هواي لوله داغ لوله ميباشد اين لوله بر روي دو طوقه فولادي نصب شده واز اين طريق به كمك يك چرخ دنده محيطي مي تواند بر روي قرقره هاي شاسي حركت چرخشي داشته باشد ظرفيت اين واحد با مصالح خشك دانه بندي شده 120 تن ميباشد . ظرفيتهاي فوق بر مبناي دماي خروجي 180-160 درجه سانتيگرات مي باشد.

مشعل كارخانه : از نوع تور بو جت طراحي شده و نسبت هوا و سوخت به طور اتوماتيك تنظيم ميگردد و دو گانه سوز مي باشد.

غبارگير : غبارگير اين سيستم شامل دو عدد سیکلون ميباشد كه غبار از طريق كانالهاي هوا به داخل سیکلون رانده مي شود و در اثر حركت دوراني تحت تاثير وزن نشت ميكند سپس اين ذرات توسط اسكرو كه در زير سیکلونها قرار دارد مجددا به الواتور فيلتر خورانده ميشود جريان هوا توسط يك هواكش تامين ميشود موتور اسكرو 5/7 اسب و موتور هواكش 60 اسب مي باشد.

الواتور : اين الواتور از نوع اصطكاكي با زنجير هاي بادامي بوده و داراي 45عدد قاشك با ظرفيت 17 كيلو گرم و استعداد حمل بار تا 120 تن در ساعت ميباشد . اين الواتور داراي پاگرد و قلاب مخصوص قاشقكها و زنجير ميباشد. موتور گير بكس الواتور 20 اسب مي باشد.

سرند : سرند اين كارخانه با شيب مناسب به همراه ويبراسيون امكان دانه بندي كامل را فراهم مي آورد ارتعاشات سيستم ويبراسيون به گونه اي است كه نقطه ساكن در سرند باقي نمي ماند و با تغيير مقدار جرم لنگ قابل تنظيم ميباشد اين دستگاه به طور معمول داراي 4 مخزن دانه بندي با الكهاي شماره 1 اينچ 4/3 اينچ و 4/1 اينچ مي باشد ابعاد كليه سرند 5/1 متر در 5/3 متر ميباشد و موتور سرند 10 اسب مي باشد اين سرند 4 طبقه مي باشد.

مخازن گرم : ظرفيت اين مخازن 15 تن ميباشد هر يك از اين مخازن به طور مستقل داراي يك سر ريز بوده كه به كانال اصلي مرتبط مي باشد كانال اورسايز نيز در اين قسمت دستگاه قرار دارد دريچه اين مخازن داراي طرح انحصاري ميباشد كه احتمال گير كردن مصالح در لابلاي آن وجود ندارد.

واحد توزين : سيستم توزين در دستگاه به صورت ديجيتال ميبا شد كه نمايشگر آن در اتاق كابين تعبيه شده و مقياس توزين مصالح 1200 كيلوگرم مي باشد . اين توزين داراي قطع اتوماتيك مي باشد كه به كليه جكها فرمان داده و قسمت بار گيري و ميكس به طور اتو ماتيك انجام مي گيرد.

سیلوی زیر میکسر : ورق بدنه از ورق 5 ميلي متر و داراي دو دريچه خروجي آسفالت با جكهاي پنوماتيك ميباشد ظرفيت اين سيلو 15 تن مي باشد.

اويليتر (روغن داغ كن) : شامل بدنه اصلي كونيل هاي داخل مشعل حرارتي پمپ جهت گردش جريان روغن منبع انبساط اتصالات و مدارهاي ايمني.

واحد مخلوط كننده ميكسر : اين واحد داراي 2 محور 4 پهلو ميباشد كه در خلاف جهت يكديگر مي گردند تعداد 10عدد پنجه باز و قابل تعويض و تنظيم روي هر يك ازمحورها نصب شده است عمل اين بازوها تامين حركت گردش مصالح در امتداد محورها توام با حركت دوراني آن ميباشد بدين ترتيب زمان بندي شدن به حداقل ميرسد عمل پخش قير پس از توزين توسط نازل به ميكسر تزريق ميگردد موتور گير بكس ميكسر 60 اسب مي باشد.

اتاق كابين : ابعاد اتاق كابين 250/4 مي باشد.

تابلو قدرت و فرمان : تمامي موتور هاي پر قدرت كارخانه داراي سيستم راه اندازي ستاره مثلث با تايمر و مدارهاي حفاظتي و رله هاي حرارتي مي باشد.

سيستم پنوماتيك : سيستم پنوماتيك اين سيستم شامل جكهاي پنو ماتيك واحد مراقبت شيرهاي برقي تابلو مربوطه و اتصالات مي باشد.

فلاکس قیر 40000 لیتری : شامل بدنه اصلي عايق بندي جداره بيروني لوله هاي گردش جريان روغن تهبيه شده در داخل فلاكس و درجه هاي نشان دهنده حرارت قير

دوربين مدار بسته

آمپلی فایر

كمپرسور 750 ليتري مفيدي

پمپ قير دو اينچ با موتور 10 اسب

فيلتر آبي با پمپ آب سه اينچ
