مخازن سرد مصالح : تعداد اين مخازن 4 عدد مي باشد كه هر يك از مخازن داراي فيدر نواري به عرض 60 سانت با موتور گير بكس 3 كيلو وات مي باشد وميزان جريان بار با دريچه هاي قابل تنظيم كنترل ميگردد مصالح خارج شده مطابق دانه بندي آسفالت خواسته شده توسط يك نوار نقاله 80 به طول 12متر با موتور گير بكس 5/7 اسب به نوار نقاله پشت دراير خورانده ميشود نوار پشت دراير عرض اين نوار 80 سانت و طول آن 8 متر ميباشد موتور گير بكس 5/5 اسب ميباشد ابعاد سيلوهاي مواد سرد 280*236 از ورق 5 ميلي متر و ظرفيت هر يك از سيلوها 4 متر مكعب مي باشد.

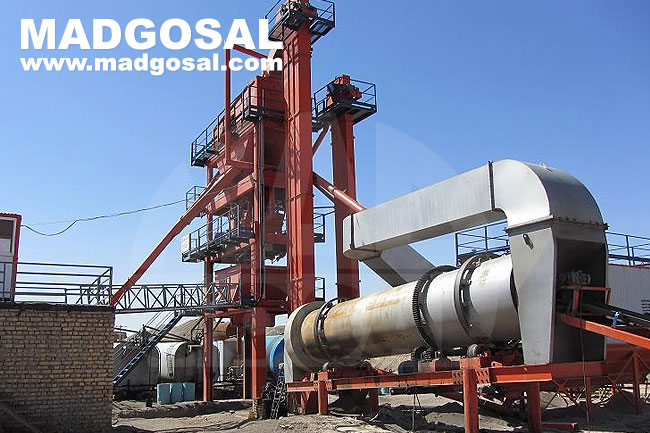

واحد خشك كننده دراير : اين واحد شامل لوله اي به ابعاد 240*180سانتي متر از ورق 12ميلي متر ميباشد كه در داخل داراي پاروهاي طولي جهت تفت مصالح در قبال آتش مشعل و جريان هواي لوله داغ لوله ميباشد اين لوله بر روي دو طوقه فولادي نصب شده واز اين طريق به كمك يك چرخ دنده محيطي مي تواند بر روي قرقره هاي شاسي حركت چرخشي داشته باشد ظرفيت اين واحد با مصالح خشك دانه بندي شده 100تن ميباشد . ظرفيتهاي فوق بر مبناي دماي خروجي 180-160 درجه سانتيگرات مي باشد.

مشعل كارخانه : از نوع تور بو جت به صورت دو گانه سوز طراحي و شدت هوا و سوخت آن از اتاق كابين قابل كنترل مي باشد.

غبارگير : غبارگير اين سيستم شامل دو عدد سيلكون ميباشد كه غبار از طريق كانالهاي هوا به داخل سيلكون رانده مي شود و در اثر حركت دوراني تحت تاثير وزن نشت ميكند سپس اين ذرات توسط اسكرو كه در زير سيلكونها قرار دارد مجددا به الواتور فيلتر خورانده ميشود جريان هوا توسط يك هواكش تامين ميشود موتور اسكرو 5/7 اسب و موتور هواكش 60 اسب مي باشد.

الواتور : اين الواتور از نوع اصطكاكي با زنجير هاي بادامي بوده و داراي 45عدد قاشك با ظرفيت 17 كيلو گرم و استعداد حمل بار تا 100 تن در ساعت ميباشد . موتور گيربكس الواتور 20 مي باشد.

سرند : سرند اين كارخانه با شيب مناسب به همراه ويبراسيون امكان دانه بندي كامل را فراهم مي آورد ارتعاشات سيستم ويبراسيون به گونه اي است كه نقطه ساكن در سرند باقي نمي ماند و با تغيير مقدار جرم لنگ قابل تنظيم ميباشد اين دستگاه به طور معمول داراي 4مخزن دانه بندي با 7 نوع الكهاي مختلف قابل تعويض مي باشد اين سرند 4 طبقه و موتور آن 10 اسب مي باشد.

مخازن گرم : ظرفيت اين مخازن 15 تن ميباشد هر يك از اين مخازن به طور مستقل داراي يك سر ريز بوده كه به كانال اصلي مرتبط مي باشد كانال اور سايز نيز در اين قسمت دستگاه قرار دارد.

واحد توزين : سيستم توزين در دستگاه به صورت ديجيتال ميباشد كه نمايشگر آن در اتاق كابين تعبيه شده و مقياس توزين مصالح 1300 كيلوگرم مي باشد اين تورزين داراي فرمانهاي قطع و وصل مي باشد كه به كليه جكها فرمان داده و قسمت بار گيري و ميكس به طور اتو ماتيك انجام مي گيرد.

واحد مخلوط كننده (ميكسر) : اين واحد داراي 2 محور 4 پهلو ميباشد كه در خلاف جهت يكديگر مي گردند و به وسيله بازو و پنجه ها كه بر روي محور ها نصب شده است حركت گردش مصالح در امتداد محورها عمل ميكس انجام ميگيرد بدين ترتيب زمان مخلوط شدن به حداقل ميرسد عمل پخش قير پس از توزين توسط نازل به ميكسر تزريق ميگردد موتور گير بكس ميكسر 60 اسب مي باشد.

اتاق كابين : ابعاد اتاق كابين 250/4 مي باشد.

تابلوی قدرت و فرمان : تمامي موتور هاي پر قدرت كارخانه داراي سيستم راه اندازي ستاره مثلث با تايمر و مدارهاي حفاظتي و رله هاي حرارتي مي باشد.

سيستم پنوماتيك : سيستم پنوماتيك اين سيستم شامل جكهاي پنو ماتيك ، واحد مراقبت ، شيرهاي برقي ، تابلو مربوطه و اتصالات مي باشد .

اويليتر (روغن داغ كن) : شامل بدنه اصلي كونيل هاي داخل مشعل حرارتي پمپ جهت گردش جريان روغن منبع انبساط اتصالات و مدارهاي ايمني.

فلاکس قیر 40000 لیتری : شامل بدنه اصلي عايق بندي جداره بيروني لوله هاي گردش جريان روغن تهبيه شده در داخل فلاكس و درجه هاي نشان دهنده حرارت قير.

سیلوی زیر میکسر : ورق بدنه از ورق 5 ميلي متر و داراي دو دريچه خروجي آسفالت با جكهاي پنوماتيك ميباشد ظر فيت اين سيلو 15 تن مي باشد.

الواتور فيلتر

پمپ آب

كمپرسور 1000 ليتري مفيدي

پمپ قير دو اينچ با موتور 10 اسب

فيلتر آبي
