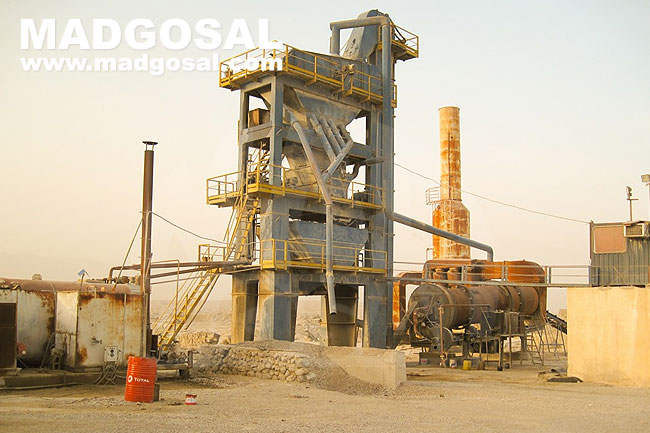

مخازن سرد مصالح : تعداد اين مخازن 4 عدد مي باشد كه ابعاد آنها 220*220 بوده و داراي سيستم لرزه اي و دريچه قابل تنظيم كنترل مي باشد مصالح خارج توسط يك نوار نقاله مشترك 50 به طول 50/9 جمع آوري شده و به نوار نقاله پشت دراير كه عرض اين نوار 50 سانت و طول آن 8 متر ميباشد هدايت شده و سپس به دراير خورانده مي شود.

واحد خشك كننده دراير : واحد خشك كننده مصالح (دراير) اين واحد شامل لوله اي به ابعاد 50/1 در640 سانت از ورق 10 ميلي متر ميباشد كه در داخل داراي پاروهاي طولي جهت تفت مصالح در قبال آتش مشعل و جريان هواي لوله داغ لوله ميباشد اين لوله بر روي دو طوقه فولادي نصب شده و از اين طريق به كمك يك چرخ دنده محيطي مي تواند بر روي قرقره هاي شاسي حركت چرخشي داشته باشد شاسي اين واحد از ناوداني 22 اروپايي بوده و از پايه هاي فلزي متحرك به جاي فنداسيون استفاده شده است موتور گير بكس اين واحد 30 اسب بوده و بازدهي اين واحد با مصالح استاندارد 60 تن ميباشد كه ظرفيت فوق در اساس دماي خروجي از دراير در محدوده 120- 160 درجه سانتيگراد مي باشد.

مشعل حرارتی : مشعل با سوخت گازوييل و مازوت با پيش بيني مدار مناسب نسبت هوا وسوخت در شدت هاي مختلف شعله ثابت مي ماند هواي اصلي لازم احتراق از طريق يك فن تامين مي شود كه بر روي شاسي دراير نصب شده است و موتور آن 20 اسب مي باشد مدار سوخت شامل پمپ با موتور 5 اسب و فيلتر و اتصالات مربوطه.

غبارگير : غبارگير اين سيستم شامل يك عدد سيلكون ميباشد كه غبار از طريق كانالهاي هوا به داخل سيلكون رانده مي شود و در اثر حركت دوراني تحت تاثير وزن نشت ميكند سپس اين ذرات توسط اسكرو كه در زير سيلكون قرار دارد مجددا به الواتور فيلتر خورانده ميشود نوع اسكرو 6 اينچ به طول 5 متر و موتور آن 5/5 اسب ميباشد و جريان هوا توسط يك فن (هواكش) كه موتور آن 50 اسب است تامين مي گردد.

الواتور : اين الواتور از نوع اصطكاكي با زنجير هاي بادامي شماره 14 آلماني و كرپي نمره 14 بوده موتور گير بكس آن 15 اسب ميباشد و داراي 42 عدد قاشقك با ظرفيت 14 كيلو گرم و استعداد حمل بار تا 70 تن را دارد.

سرند : سرند اين كارخانه با شيب مناسب به همراه ويبراسيون امكان دانه بندي كامل را فراهم مي آورد ارتعاشات سيستم ويبراسيون به گونه اي است كه نقطه ساكن در سرند باقي نمي ماند و با تغيير مقدار جرم لنگ قابل تنظيم ميباشد اين دستگاه به طور معمول داراي 4 مخزن دانه بندي با الكهاي شماره 6-12-18-24 مي باشد ابعاد سرند 3*1 متر و موتور آن 5/7 اسب مي باشد.

مخازن گرم : ظرفيت اين مخازن 8 تن ميباشد هر يك از اين مخازن به طور مستقل داراي يك سر ريز بوده كه به كانال اصلي مرتبط مي باشد كانال اور سايز نيز در اين قسمت دستگاه قرار دارد دريچه هاي اين مخازن داراي طرح انحصاري ميباشد كه احتمال گير كردن مصالح در لا بلاي آن وجود ندارد.

واحد توزين : سيستم توزين در دستگاه به صورت ديجيتال ميباشد كه نمايشگر آن در اتاق كابين تعبيه شده و مقياس توزين مصالح 950 كيلوگرم مي باشد واحد توزين قير نيز مشخصات توزين مصالح را دارا ميباشد اين توزينها داراي فرمانهاي قطع و وصل اتوماتيك مي باشد كه به اين طريق سيستم بارگيري اتوماتيك فراهم مي شود.

واحد مخلوط كننده ( ميكسر) : ميكسر از دو قسمت جداره داخلي و جداره بيروني قابل تعويض تشكيل شده كه به وسيله دو محور چهار پهلو فولادي و پنجه بازوها عمل ميكس را انجام مي دهد و موتور گير بكس آن 40 اسب مي باشد.

سیستم پنوماتیک و کمپرسور : شامل جكها ، واحد مراقبت ، شير هاي برقي ، تابلو مربوطه ، اتصالات و كمپرسور 750 لیتری.

تابلوی قدرت و تابلوی فرمان

اتاق کابین

پمپ قير دو اينچ با موتور 10 اسب

سيلوي زير ميكسر با يك دريچه پنوماتي
